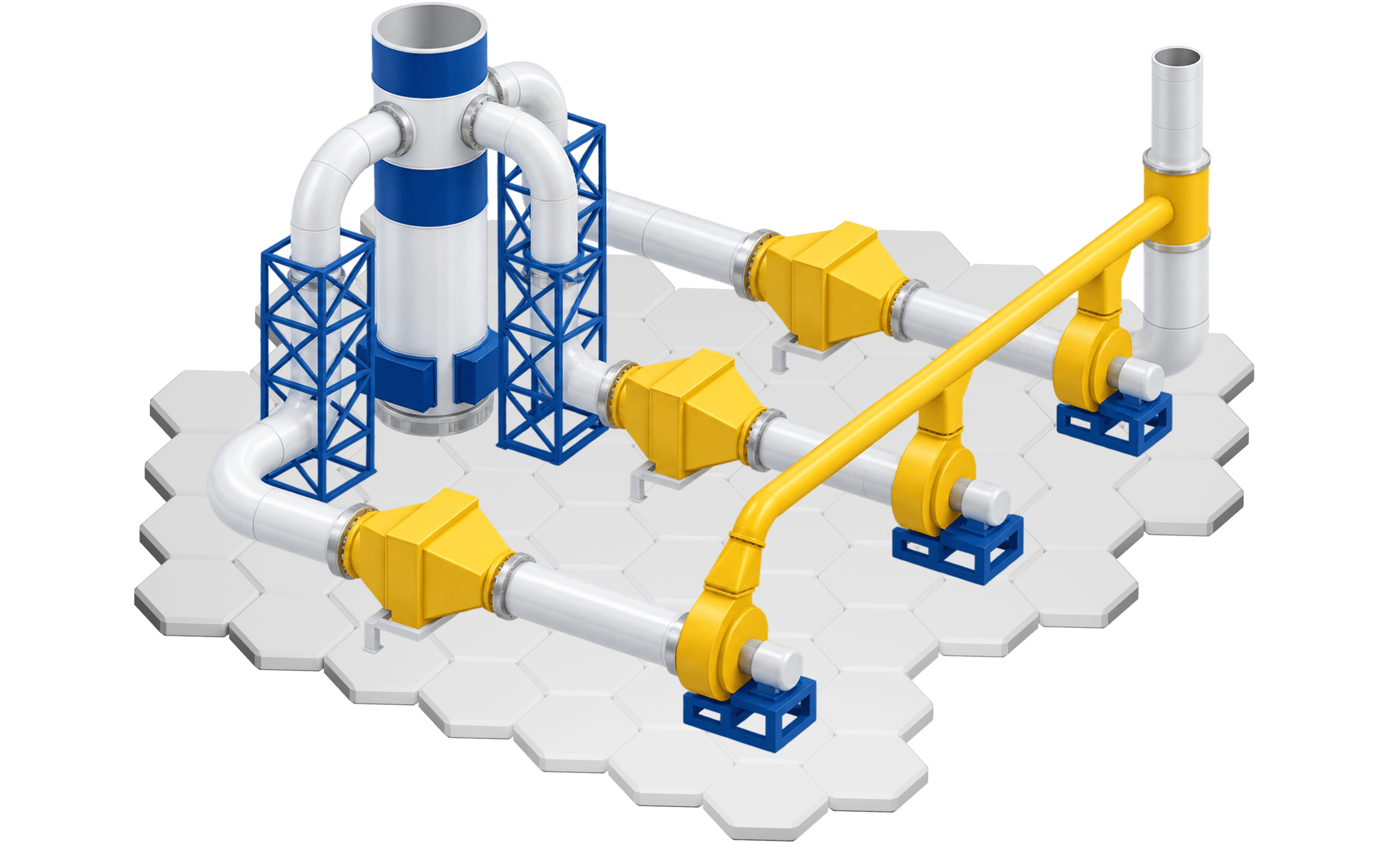

Установка нагрева рабочего агента
Оборудование для нагрева рабочего агента широко применяется на объектах нефтегазовой инфраструктуры. Основная задача таких установок заключается в обеспечении технологических циклов, требующих предварительного повышения температуры поступающих сред.
В роли рабочего агента в системе могут выступать разнообразные технологические среды. К ним относятся, в частности, подтоварная вода, вода, предназначенная для обогрева, а также водонефтяные эмульсии.
Процесс термической обработки агента реализован на базе автономного теплообменника. Источником тепла для системы служат дымовые газы, которые генерируются при сжигании газового потока в специализированной вертикальной камере.
В нижней секции камеры сгорания сконцентрированы основные горелочные устройства. Именно на них обеспечивается контролируемое воспламенение подаваемого газового потока.
Транспортировка дымовых газов к теплообменнику организована через систему газоходов, где движение обеспечивает конструкционный вентилятор. Газовый поток, не задействованный в процессе теплообмена, удаляется из камеры в атмосферу через верхнее отверстие за счет естественной тяги.
Конфигурация оборудования может варьироваться в зависимости от проектных решений: установка может включать один теплообменник или несколько единиц. Такая модульная схема позволяет одновременно обрабатывать различные среды с отличающимися физико-химическими свойствами.
**Типовой состав установки**
- вертикальная камера — основной корпус для обеспечения процесса сгорания;
- основные и дежурные горелки — устройства для инициации и поддержания горения;
- система теплообменников и вентиляторов — блок для передачи тепла и циркуляции газов;
- газоходы — каналы для направленной подачи дымовых газов;
- контрольно-измерительная и регулирующая аппаратура — комплект для мониторинга и управления;
- лестницы и площадки обслуживания — элементы для обеспечения доступа персонала;
- система управления технологическим процессом — программно-аппаратный комплекс автоматизации.
Эксплуатация установки осуществляется в автономном режиме, что исключает необходимость постоянного присутствия операторов на объекте. Для обеспечения стабильной и безопасной работы в комплект оборудования включен полный перечень КИП и запорной арматуры. Каждая установка проектируется индивидуально под конкретные задачи заказчика на основании предоставленных данных по характеристикам сжигаемого газа и параметров нагреваемой среды. Данные решения рассчитаны на непрерывную эксплуатацию в режиме 24/7 в любых климатических условиях.
**Конструктивные особенности**
Одной из ключевых конструктивных особенностей является то, что процесс горения в широком диапазоне сбросов протекает внутри полностью герметичной камеры сгорания. Это исключает появление видимого пламени и защищает близлежащие объекты от теплового излучения. Архитектура УНРА также способствует снижению акустического шума и минимизации объема выбросов в окружающую среду. Кроме того, конструкция обеспечивает удобный доступ к критическим узлам, таким как горелочные устройства, КИП и ЗРА, что позволяет проводить техническое обслуживание без полной остановки производственного цикла.
Преимущества:
- Вовлечение факельных газов в технологический процесс для нагрева рабочего агента — позволяет эффективно использовать побочные продукты добычи
- Бездымное сжигание сбросов в широком диапазоне производительности установки — обеспечивает экологическую безопасность на различных режимах нагрузки
- Низкий уровень шума — комфортные условия работы для персонала и близлежащих объектов
- Минимальный уровень выбросов в атмосферу — соответствует строгим экологическим нормам
- Отсутствие теплового излучения и видимого пламени — повышает безопасность эксплуатации на объекте
- Возможность размещения установки вблизи других производственных объектов — упрощает интеграцию в существующую инфраструктуру
- Возможность обслуживания установки без её останова и вывода на ремонт — сокращает простои оборудования и затраты на техническое обслуживание
